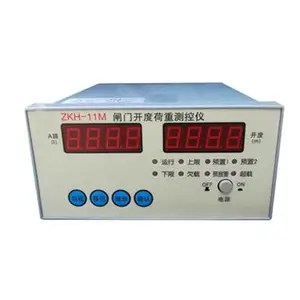

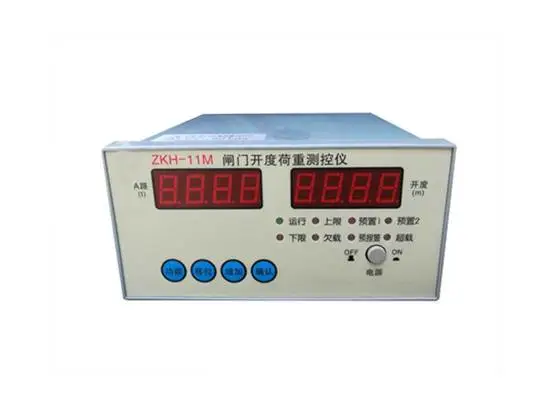

| 是否进口：否 | 加工定制：否 | 品牌：京仪 |
| 型号：ZKH-11M | 荷重：0~500t | 测量范围：开度:0~192m |
| 基本误差：开度+2cm | 显示方式：高亮度LED数码管 |
用途
在水利水电自动化控制系统中,本设备同时采集开度,荷重传感器的信号,来测量、显示和控制平板闸、弧形闸、人字闸等各种闸门的开度或各种门机、吊车等起升高度。以及各种启闭机、门机、桥机等起重设备的荷载,并根据用户的需要,给出控制信号和通讯信号。
产品特点
进口器件,设计***,可使仪器长期连续工作。高亮度LED数码管,显示清晰。具有掉电记忆功能,各种预置参数在掉电后***保存。带RS-485接口便于组成网络控制。
主要技术参数
测量范围：开度:0~192m;荷重:0~500t
显示内容：一路开度值、一路荷重值
显示方式：高亮度LED数码管
配套开度传感器型号及数量：JBZ(配B接触编码器)、JBK(带主令开关配接触编码器)、GDZ(配GD光电编码器)、GDK(带主令开关配光电编码器)系列开度传感器,任选1只
配套荷重传感器型号及数量：0CX(轴承座式)、HLF(定滑轮式1、2X(轴销式)、PY(旁庄式)CL-TB-10(桂式)、0DX(电阻应变式)、CL-YB-1拉压式)S系列荷重传越器,任选1只
分辨力：开度1cm(配JBZ、JBK系列接触传感器):1mm(配GDZ、GDK系列光电传感器)荷重:0.1t
基本误差：开度+2cm(配JBZ、JBK系列接触传感器):±2mm(配GDZ、GDK系列光电传感器)荷重:±1%F·S±1字
距离：传感器至仪表的距离1Km
工作方式：连续
报警控制设定：使用按键可对闸门开度的下限、任意、上限报警值及荷重的预报警值(额定载荷的90%)、超载报警值(额定载荷的110%6)进行设定(还可设定充水、下滑报警值,最多7个),可在现场进行空敷值、满载值***
报警指示：当闸门开度或荷重达到报警点时,相应指示灯亮且有声响信号
继电器输出：当闸门开度或荷重达到相应报警点时,各输出一组触点(容量AC220V/3A)
选项输出信号：BCD码(TTL电平)输出、模拟量4-20mA输出(负载电阻≤500Ω)、电行RS-485通讯口
使用电源：AC220V±10%:50±2Hz:功率40W
使用环境：温度:-10-+40℃ 度≤90%RH(40℃)
